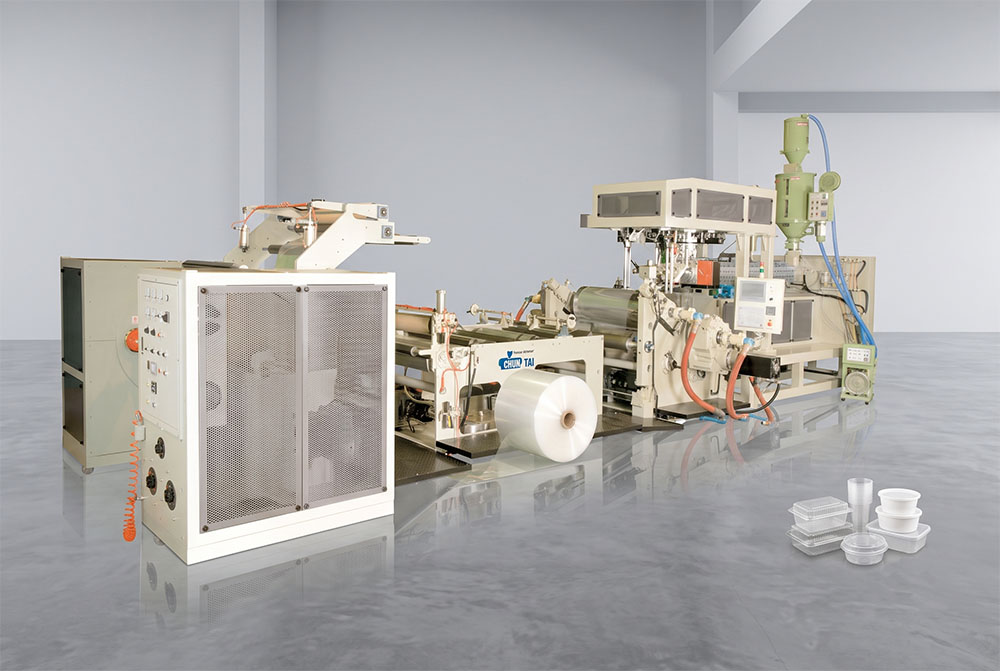

PPシート押出機の選定ガイド：後工程に適したシート品質を実現するには

飲料カップ、トレー、食品容器、産業用ライナーなど、熱成形用途のPPシートを生産する場合、シート品質は押出機の生産能力だけでは判断できません。厚み公差、層構成、押出後の冷却・成形方法は、いずれも後工程の成形安定性や歩留まりに影響します。これらの条件を確認せずにPPシート押出機を選定すると、設備導入後に生産上の問題が生じる可能性があります。

本記事では、PPシート押出機の基本的な仕組み、主要構成、単層シートと多層シートの違い、さらにプラスチックシート押出ライン全体を構築する際のポイントについて解説します。見積りを依頼する前に、整理しておきたい生産条件の確認にお役立てください。

PPシート押出機の仕組み

PPシート押出機では、ポリプロピレン樹脂を加熱・溶融して均一化した後、フラットダイから連続したシート状に押し出します。その後、冷却・成形工程を経て、用途に応じてロール状に巻き取るか、所定の寸法にカットします。これはシート押出機に共通する基本的な工程ですが、生産能力の数値が近い機械であっても、実際の生産条件ではシート品質や運転安定性に差が生じる場合があります。

安定生産を左右するのは、押出機単体の性能だけではなく、ライン全体の工程バランスです。押出機各ゾーンの温度制御、ダイ幅方向における溶融樹脂の均一な分配、ライン速度が変化した際の冷却・成形工程における厚みの安定性などが重要になります。

シート品質が安定しない場合、原因は樹脂品質や運転条件だけとは限りません。必要なシート仕様や材料構成に対して、PP成形シート製造機が適切に選定・設計されているかどうかも確認する必要があります。

PPシート押出機の主要構成

機種を比較する前に、PPシート押出ラインがどのような設備で構成されているかを把握しておくことが重要です。それぞれの工程が、シートの厚み、表面状態、成形性、品質安定性に影響します。

押出機・スクリューシステム

多くのPPシートラインではシングルスクリュー押出機が使用され、多層共押出シートを生産する場合は、サブ押出機を組み合わせます。スクリューの形状や圧縮比は、樹脂の溶融状態や混練、吐出安定性に影響します。そのため、同じ設備を使用する場合でも、バージンPPと再生PPでは異なるスクリュー設計や運転条件が必要になることがあります。

ダイ・金型システム

フラットダイは、シートの成形幅と、溶融樹脂を幅方向へ均一に分配する役割を担います。ダイ内部の流量バランスが不均一になると、シートの中央部と端部で厚みに差が生じることがあります。押出機本体が安定して運転していても、ダイの設計や調整状態によって最終的なシート品質が左右されます。

冷却・成形・材料前処理設備

PPシートでは、冷却・成形工程がシートの寸法安定性、表面状態、厚みの均一性に直接影響します。PETやPLAなど吸湿性のある材料も扱う場合は、押出前に材料の乾燥や結晶化処理が必要になることがあります。その際は、赤外線結晶乾燥機などの材料前処理設備も含めて検討します。

カット・巻取り、またはインライン成形設備

用途に応じて、押出したシートをスリット・巻取りして後工程へ供給する場合と、熱成形機へ直接インラインで供給する場合があります。この後工程の違いが、一般的なPPシート押出機と熱成形用PPシート押出ラインの設備構成を分ける重要なポイントです。

PPシート押出における単層と多層の違い

PPシート押出機は、設定を変更するだけですべての層構成や材料の組み合わせに対応できるわけではありません。単層シート向けの設備と多層共押出シート向けの設備では、押出機の台数、ダイ構造、流路設計、制御方法が異なります。

単層PPシート

単層PPシートは、通常、単一のPP配合で生産されます。設備設計では、安定した生産量、均一な厚み、シートの成形状態が主なポイントになります。食品容器、トレー、一般的な産業用シートなどに幅広く使用されています。

多層共押出PPシート

多層共押出シートでは、AB、ABA、ABCなどの層構成が用いられます。用途に応じて、バージンPPと再生PPを組み合わせたり、バリア層やコスト低減を目的とした中間層を設けたりすることができます。

多層シートの生産には、メイン押出機に加えて1台以上のサブ押出機が必要です。また、ダイと冷却・成形設備も、複数の溶融樹脂を安定して処理し、各層の厚み比率を維持できる構成でなければなりません。

峻泰のPP成形シート製造機ラインは、単層シートに加え、AB、ABA、ABCなど最大5層までの共押出構成に対応しています。適切な層構成は、材料コスト、製品用途、表面品質、後工程の成形条件によって異なります。

再生PPの使用を予定している場合は、見積りや設備選定の段階で、再生材の配合比率、材料の供給状態、品質のばらつきなどを確認しておく必要があります。これらの条件は、スクリュー設計、ろ過方式、温度設定、冷却条件に影響します。

プラスチックシート押出ラインの構成

カップ、トレー、蓋、使い捨て容器などの熱成形製品を生産する場合、シート押出機はプラスチックシート押出ラインを構成する設備の一つです。押出工程と熱成形工程をどのように接続するかは、押出機本体の仕様と同様に重要です。

一般的な生産方式には、オフライン方式とインライン方式があります。

オフライン方式

シートを押出した後にロール状に巻き取り、別工程で巻き戻して加熱・熱成形を行います。生産スケジュールの調整や複数の成形機への供給に柔軟に対応できますが、ロールの搬送・保管スペースと再加熱工程が必要になります。

インライン方式

押出機と熱成形機を直接接続し、押出したシートを連続して熱成形工程へ送ります。巻取り、保管、巻き戻し、再加熱の工程を削減できるため、高速かつ大量に生産する食品包装ラインなどに適しています。

このように、機種選定では原料だけでなく、後工程の生産方式も確認する必要があります。峻泰のPP／PS熱成形シート製造機は、熱成形に使用するPPまたはPSシートの生産向けに設計されており、カップ、トレー、食品容器などの連続生産に適しています。

この機種は、比較的安定した単一のPPまたはPS材料を使用することを前提としています。再生材を含むPPや、多層構成のHIPSシートを生産する場合は、PP／HIPSシート製造機が選択肢となります。2層または3層構成に対応し、各層の厚みを個別に調整できます。

ロール生産向けの押出機と、インライン熱成形向けの押出機では、想定する生産工程が異なります。見積り段階で生産方式が明確になっていないと、設備構成や工場レイアウト、後工程との接続方法を再検討する必要が生じることがあります。

どの方式が適しているか判断が難しい場合は、プラスチックシート押出機シリーズをご確認いただくか、現在の設備構成や予定している生産工程をご相談ください。

PPシートの主な用途

PPシートは、食品容器、トレー、蓋、飲料カップ、カップホルダー、使い捨て食器などの食品包装用途に加え、物流用ライナー、保護包装、各種産業用シートにも使用されています。

実際の用途例は、シート用途事例ページでご確認いただけます。掲載されていない製品を生産する場合は、製品用途、シートの厚み・幅、層構成、後工程の成形方法をあらかじめ確認しておくことで、適切な設備構成を検討しやすくなります。
